蜜九包裝機紅外光監控系統

2014-7-5 9:53:31 []

蜜九包裝機融裹包機械、充填機械和封口機械為一體，以中藥廠廣泛使用的蠟紙、蠟管為包裝材料，自動完成對5—9g蜜九的包紙、裝完和扣蓋。

1.自動蜜丸包裝機包裝工藝

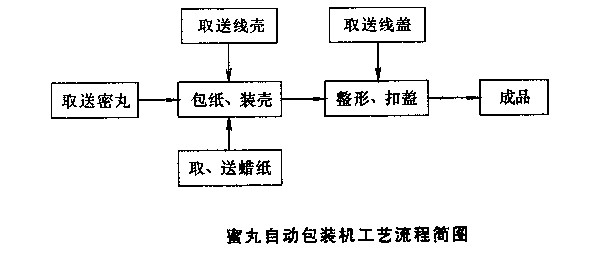

蜜丸包裝機自動包裝大留九密進行32種工藝操作及輔助操作，如取紙、送紙、接紙等。其工藝流程簡圖如圖所示。從輸紙器、輸丸器、輸殼器取出的蠟紙、蜜九、紙殼均被送進包裝器中進行包紙、裝殼。裝有蜜九的紙殼被排出包裝器后進入扣蓋器，與從輸蓋器進入扣蓋器中的紙蓋在扣蓋器中被整形、扣合，扣合好的成品排出機外。

2 紅外光控器在蜜丸包裝機上的作用：
紅外光控制在蜜九包裝機上有以下用途。
（1）包裝器無蠟紙時自動監控，
（2）輸九器無蜜九時自動監控；
（3）輸殼器無紙殼時自動監控；
（4）輸蓋器無紙蓋時自動監控；
（5）包裝器未接到蜜九(跑九)時自動監控；
（6）殘損紙益擠住扣蓋壓盤(擠蓋)時自動監控。

3.蜜丸包裝機的工作原理
當蠟紙、蜜九、紙完及紙蓋均放置到各自的部位后，各監視部位的投光器、受光器構成的監視光路被遮擋，亮通式紅外光控器的驅動電路斷開，其常閉觸點閉合，控制電路處于準備就緒狀態。蜜丸包裝機正常運轉后各監視光路均保持連續被遮擋狀態。
運轉中，在輸九器、包裝器、輸殼器、輸蓋器、包裝器及扣蓋器中瞬間出現無九、無紙、無殼、無蓋、跑九、擠蓋等工況時，相應部位的監視光路瞬間暢通。投光器中的砷化稼發光管發出的紅外線射束通過機器上的相應控光7L照射到受光器上，受光器中的光敏三極管將紅外線脈沖信號轉為電脈沖信號，經放大器放大后驅動常閉觸點x1斷開，使接觸器x2的線圈失電，銜鐵釋放，電機停止運轉，從而實現各工況下的自動控制。

蜜九自動包裝機電氣控制電路中采用了紅外線光電控制器，可靠地實現了對無紙、無九、無殼、無蓋、跑九、擠蓋等工況的自動控制。其監控是在非接觸狀況下進行的，對蜜九自動包裝的各個動作的進行無任何影響。與采用其他形式的監控相比，紅外線光電控制器具有體積小、布局靈活、壽命長、功耗低、精度高、響應速度快和抗光、電磁干擾性能好等優點，而且能根據不同物體的光亮度、顏色等方便地進行靈敏度調整，對蜜九車間的照明光源等無特殊要求。

中藥大空九的包裝受蜜九、蠟紙、紙殼，以及紙蓋本身軟、粘、輕、小、光等不利于自動包裝的特點限制，使其實現機械化包裝的難度較大。通過選擇紅外光控器作為自動監控裝置，以及對機器結構和電氣控制的精心設計和反復試驗，使其自動包裝得以實現。經中藥廠使用證明，本電路設計合理，由紅外光控器構成的監控裝置工作安全可靠、檢修方便、自動化程度較高。保證了包裝出的產品中不出現無九、裸九等情況，對運轉中瞬間可能出現的無紙、天九等工況均實現丁白動監控。
